◆概 述

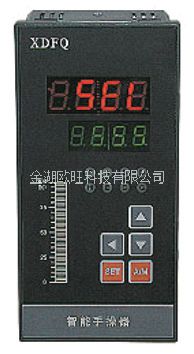

    OW—XDFD／Q系列智能手操器，是一臺能夠替代傳統型DDZ型自動化控制系統中的操作器和伺服放大器兩臺儀表。采用片上系統技術，結構簡單，性能優越，質量可靠，雙數碼加光柱三重顯示，美觀醒目，可與國內外各種智能調節器或DCS控制系統配套使用，作為主機故障及維修的后備手操輸出單元。本系列儀表分為：D型操，Q型操，硬手操。
D型手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，直接輸出正反轉電信號驅動電動執行器，控制電機的正反轉，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號。
    Q型手操器由調節器或DCS傳給的控制信號和執行器反饋來的閥門位置信號進行運算后，輸出線性電流或電壓信號直接驅動氣動閥，控制閥門的開關，同時輸出閥位信號給調節器。操作器自動轉手動時，輸出開關量的狀態信號給調節器，作為調節器進行閥位跟蹤信號。硬手操由一臺無自動控制的操作器，僅接收閥信號，通過人機對話控制輸出，輸出的信號可以是正反轉電信號(D型硬手操)或線性電流電壓信號(Q型硬手操)。并通過閥位信號的接收，顯示閥位，來確定閥門的開度。
◆特 點
    ●輸入信號可以任意指定選擇。
    ●開機自動或開機先手動(可預置手動輸出值)。
    ●手動狀態輸出。
    ●閥位反饋跟蹤輸出。
    ●EM l-程手動功能，初給輸出值保持不變，遠程手動取消后，可保持手動或返回自動狀態。
    ● EM2-程手動功能，初始值可預置。
    ●閥位反饋錯誤指示，閥位反饋斷線可自動進手動。
    ●跟蹤誤差錯誤指示。
    ●主輸入斷線故障時輸出給電機時控制信號自動保護，并輸出故障信號。
    ●可在表內內置兩路1 6A或4 1 A雙向可控硅，直接控制執行機構的電機正反轉。
    ●所有的設置參數可保存10丟失。
    ●系統自動復位，無死機現象。

◆技術指標
●輸出信號: 4-20mA，0-10mA
●調節器反饋輸入: 4-20mA，0-10mA，0-5V，1-5V
●閥位反饋輸入: 0-10mA，4-20mA，0-5V，1-5V
●閥位反饋輸出: 4-20mA，0-10mA或0-5V，1-5VDC
●手動/自動狀態輸出: 斷，自動狀態;
                     通，手動狀態。
●遠程手動輸入EM1: 為低電平，表示有EM1有效;
●遠程手動輸入EM2: 低電平接通有效; 斷開無效。
●供電電源: 220VAC/50Hz或24VDC

◆選型表

OW

企標

分隔線

—

型號

XDF

智能手操器

設計序號

D

輸出為正反轉電信號一般直接驅動執行器

Q

輸出為電流信號，一般驅動啟動閥或輸出給伺服放大器

輸入信號

2

0-10mA

3

4-20mA

4

1-5VDC

5

0-5VDC

9

以上兼容

控制輸出

1

正反轉電信號

2

0-10mA

3

4-20mA

4

1-5VDC

5

0-5VDC

閥位輸入

1

0-10mA

2

4-20mA

3

1-5VDC

4

0-5VDC

9

以上兼容

閥位輸出

1

0-10mA

2

4-20mA

3

1-5VDC

4

0-5VDC

9

以上兼容

狀態輸出

0

無狀態輸出

1

有狀態輸出

2

斷線報警輸出

附加功能

G

閥位跟蹤輸出

Z

光柱閥位指示

D

帶24VDC輸出

面板尺寸

B

面板尺寸160×80 開孔152×76

F

面板尺寸96×96 開孔92×92

H

面板尺寸80×160 開孔76×152

I

面板尺寸72×72 開孔68×68

S

面板尺寸96×48 開孔92×44

L

面板尺寸48×96 開孔44×92

通信方式

0

無通訊

1

RS485/RS232通信接口

供電方式

W

DC 24V供電

T

開關電源

M

220V/AC（可省略）
