LWGY渦輪流量傳感器與顯示儀表配套組成渦輪流量計。傳感器具有精度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。LWGY系列渦輪流量計采用國外先進技術生產制造的，是@理想計量液體的流量計之一。它具有結構簡單，計量精度高，使用壽命長，操作簡單，容易檢修等特點。該產品廣泛用于冶金、化工、石油、城建、環保、食品等領域，高精度測量水、自來水、柴油、汽油和輕質成品油等液體的流量。
◆工作原理
傳感器內的渦輪在流體作用下產生旋轉，使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。
◆特點
★壓力損失小，葉輪具有防腐功能。
★具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
★采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于0.02％。
★儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。
★采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
★測量檢測器具有耐磨型與防腐型，產品應用范圍廣，穩定性好。
★渦輪流量計溫度范圍：-20~100℃，高溫型-20~150℃。
★流量測量范圍大，一般可達10：1，特殊可擴展40：1。
★流量傳感器具有多種連接方式，便于安裝使用。
★渦輪傳感器適合測量粘度低的液體，具有精度高@高可達（0.2~1.0級），可承受的工作壓大等特點。
★葉輪采用雙相不銹鋼，必要進行進一步防范處理，軸承采用石墨、改性四氟乙烯、碳化鎢與寶石。
★智能化電路設計，功能強大，顯示瞬時流量，累積流量。功耗低微，可自帶電池工作，遠傳型輸出4~20mA，脈沖，帶Hart協議。
◆主要技術參數
★流量計規格，基本參數和性能指標(見表二)
| 執行標準 | 渦輪流量傳感器（JB/T9246-1999） |

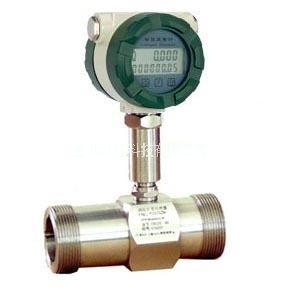

| 儀表口徑及連接方式 | 4、6、10、15、20、25、32、40采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
| 精度等級 | ±1%R、±0.5%R、±0.2%R（需特制） |
| 量程比 | 1:10；1:15；1:20 |
| 傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
| 使用條件 | 介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ 相對濕度：5%~90% 大氣壓力：86KPa~106KPa |
| 信號輸出功能 | 脈沖信號、4~20mA信號 |
| 通訊輸出功能 | RS485通訊、HART協議等 |
| 工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
| 信號線接口 | 基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
| 防爆等級 | 基本型：非防爆產品；防爆型ExdIIBT6或ExdIICT4 |
| 防護等級 | IP65或更高（可訂制） |
★準確度:0.5級、1.0級;
★通常使用條件:
1)環境溫度-20℃～50℃;
2)相對溫度:5％～95％;
3)被測介質溫度:-20℃～120℃;
4)大氣壓力:86Kpa～106Kpa;
5)防爆等級:ibⅡBT4
★信號傳輸距離:傳感器至顯示器的距離可達1000m。
電氣特性
1、顯示方式:

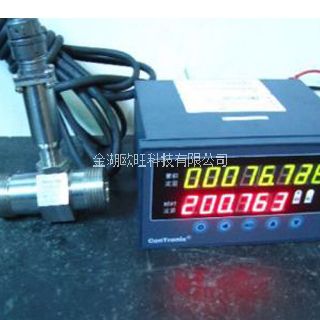

1)LWGY遠傳顯示:脈沖輸出(配顯示儀表);

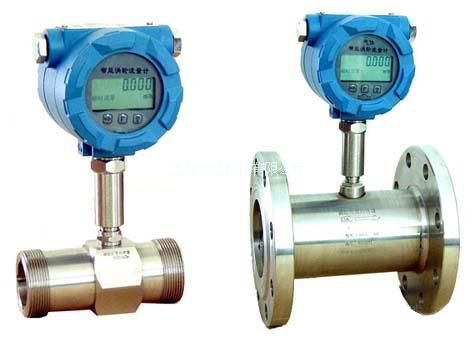

2)LWY現場顯示:7位LCD顯示累積流量，單位(m 3)
7位LCD顯示瞬時流量，單位(m3 /h)
3)LWGB渦輪流量變送器:(配顯示儀表)。
2、輸出功能:

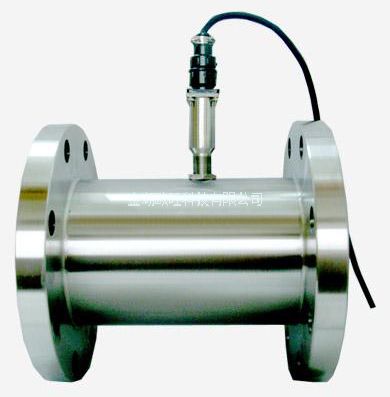

1)LWGY脈沖輸出，p-p值由供電電源確定;

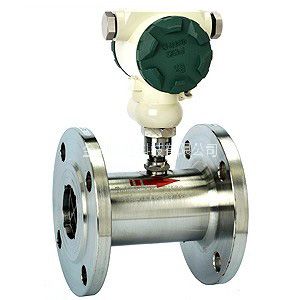

2)LWY可帶脈沖輸出或4～20mA兩線制電流輸出;
渦輪流量計口徑與流量范圍對照表:
| 儀表口徑 （mm） |
正常流量范圍 （m3/h） |
擴展流量范圍 （m3/h） |
常規連接方式 與耐壓等級 |
特制耐壓等級（MPa） （帶徑法蘭連接方式） |
| DN 4 | 0.04～0.25 | 0.04～0.4 | 螺紋連接/6.3MPa | 10、16、25 |
| DN 6 | 0.1～0.6 | 0.06～0.6 | 螺紋連接/6.3MPa | 10、16、25 |
| DN 10 | 0.2～1.2 | 0.15～1.5 | 螺紋連接/6.3MPa | 10、16、25 |
| DN 15 | 0.6～6 | 0.4～8 | 螺紋連接/6.3MPa | 4.0、6.3、12、16、25 |
| 法蘭連接 | ||||
| DN 20 | 0.8～8 | 0.45～9 | 螺紋連接/6.3MPa | 4.0、6.3、12、16、25 |
| 法蘭連接 | ||||
| DN 25 | 1～10 | 0.5～10 | 螺紋連接/6.3MPa | 4.0、6.3、12、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 32 | 1.5～15 | 0.8～15 | 螺紋連接/6.3MPa | 4.0、6.3、12、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 40 | 2～20 | 1～20 | 螺紋連接/6.3MPa | 4.0、6.3、12、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 50 | 4～40 | 2～40 | 法蘭連接/2.5MPa | 4.0、6.3、12、16、25 |
| DN 65 | 7～70 | 4～70 | 法蘭連接/2.5MPa | 4.0、6.3、12、16、25 |
| DN 80 | 10～100 | 5～100 | 法蘭連接/2.5MPa | 4.0、6.3、12、16、25 |
| DN 100 | 20～200 | 10～200 | 法蘭連接/2.5MPa | 4.0、6.3、12、16、25 |
| DN 125 | 25～250 | 13～250 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、12、16 |
| DN 150 | 30～300 | 15～300 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、12、16 |
| DN 200 | 80～800 | 40～800 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、12、16 |
渦輪流量計選型表:
| 型 號 | 說 明 | |||||||
| LWGY─ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 公稱 通徑 |
4 | 4mm | ||||||
| 6 | 6mm | |||||||
| 10 | 10mm | |||||||
| 15 | 15mm | |||||||
| 20 | 20mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125mm | |||||||
| 150 | 150mm | |||||||
| 200 | 200mm | |||||||

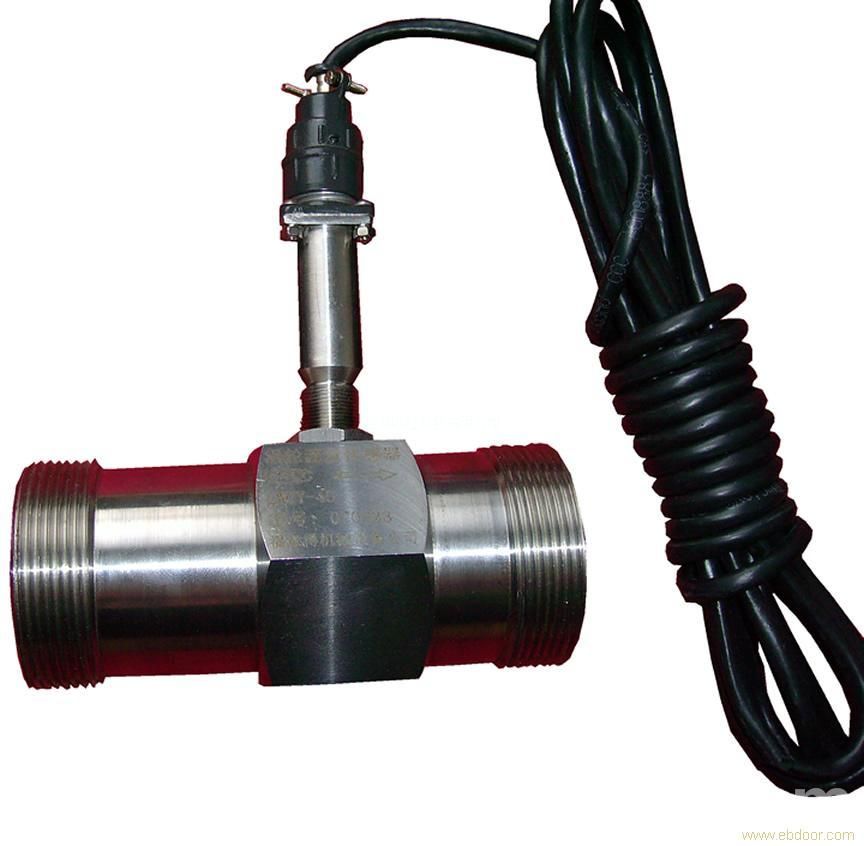

| 類 型 | N | 傳感器型：+12V或24V供電，輸出三線制脈沖信號 | ||||||
| A | 變送器型：+24V供電，輸出二線制4～20mA | |||||||
| B | 智能型：鋰電池供電，現場顯示無信號輸出 | |||||||
| C | 智能型：+24V供電，現場顯示并輸出二線制4～20mA | |||||||
| C1 | 智能型：+24V供電，現場顯示并帶有RS486通訊協議 | |||||||
| C2 | 智能型：+24V供電，現場顯示并帶有HART通訊協議 | |||||||
| 精度等級 | 05 | 0.5級 | ||||||
| 10 | 1.0級 | |||||||
| 02 | 0.2級（協商訂貨，生產周期較長） | |||||||
| 渦 輪 類 型 |
W | 擴展測量范圍 | ||||||
| S | 標準測量范圍 | |||||||
| 材 質 | S | 304不銹鋼 | ||||||
| L | 316（L）不銹鋼 | |||||||
| 防 爆 | N | 非防爆型 | ||||||
| E | 防爆型，ExdⅡBT6 | |||||||
| 壓力等級 | N | 常規 （參照表2） | ||||||
| H(x) | 高壓 （參照表2） | |||||||
